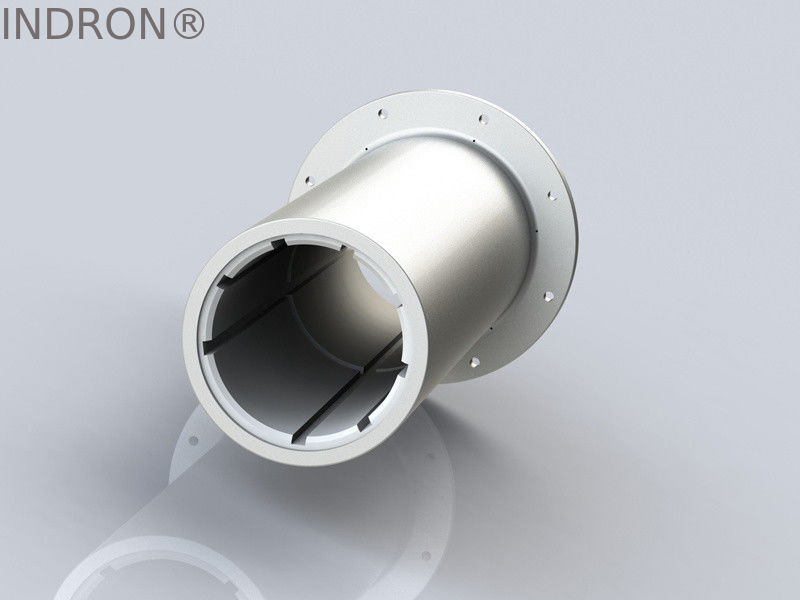

전체 실린더 물 펌프의 안내 베어링은 냉동 또는 압력으로 설치될 수 있습니다.
냉동으로 설치할 수 있는 도구 조건이 없는 경우 압력 설치가 선택적일 수 있습니다 (INDRON® 베어링은 필요에 따라 캄퍼링되어야 합니다.)
| 소재 등급 | |||||
| 베어링 (포름) | INDRON®TSTN | INDRON®HRBR | INDRON®HAWF | INDRON®UNIV | INDRON®PLAT |
| 소재 | 합성 공학 엘라스토머 | 합성 공학 엘라스토머 | 합성공학 엘라스토머 | 합성 공학 엘라스토머 | 합성 공학 엘라스토머 |
| 추천 하는 직장 | 가이드 베어링 및 밀봉 | 가이드 베어링 및 밀봉 | 가이드 베어링 및 밀봉 | 가이드 밴, 연결 막대기 부시 | 가이드 윙, 연결 막대 부시 |
| 온도 제한 | 70°C | 70°C | 70°C | 70°C | 70°C |
| 마른 마찰 | 네 | 저속 | 저속 | 네 | 네 |
| 산 저항성 | 한계 | 한계 | 한계 | 한계 | 한계 |
| 알칼리 저항성 | 한계 | 한계 | 한계 | 한계 | 한계 |
| 탄화수소 적합성 | 네 | 네 | 네 | 네 | 네 |
| 경직 저항성 | 좋아 | 훌륭합니다. | 훌륭합니다. | 좋아 | 좋아 |
| 마찰 짝 (?? 잎) | 금속 | HRC40 | HRC40 | HRC40 | HRC40 |
| 스테인리스 | 추천합니다 | 추천합니다 | 추천합니다 | 추천합니다 | |
| 전형적 사용법 | 물, 바닷물 | 물, 바닷물 | 물, 바닷물 | 물, 바닷물 | 물, 바닷물 |
| 대부분의 액체 (pH 5-10) | 대부분의 액체 (pH 5~10) | 대부분의 액체 (pH 5~10) | 대부분의 액체 (pH 5-10) | 대부분의 액체 (pH 5~10) | |
| 참고: | 가장 낮은 마찰 계수, 건조 운행 용도로 적합, 좋은 마모 저항 | 중간 밀링 조건 하에 석회 물을 사용 | 높은 썰매 조건 하에 석회 함유 물의 사용 | 높은 부하량 | 높은 부하량 |
| INDRON® 탄력성 플라스틱 합금의 특성 목록 | TSTN | CFlon | PLAT | hRBR | ||
| 속성 | 단위 | 시험 방법 | 전형적 가치 | |||
| 물질적 재산 | ||||||
| 밀도 | g/cm3 | GB/T 1033.1 /ISO 1183.1 | 1.16 | 2.05 | 1.23 | 1.1 |
| 기계적 특성 | ||||||
| 팽창 강도 | MPa | GB/T 1040.2 /ISO 5272 | 40.3 | 22.9 | 30 | 20.3 |
| 틈에 있는 길쭉함 | % | GB/T 1040.2/ISO 5272 | 300 | 560 | 150 | 421 |
| 해안 강도 | ° | GB/T 2411/ISO 868 | 62~66D | 68D | 67~76D | 85~95A |
| 물 흡수 질량 (포화) | % | GB/T 1690/ISO 1817 | 1.2 | 1.2 | 1 | 1.2 |
| 물 흡수량 (1080h) | % | GB/T1690/ISO 1817 | 1.4 | 1.4 | 0.9 | 1.7 |
| 차피 충격 강도 (노치드) | kJ/m2 | GB/T 1043.1/ISO 1791 | 110 | 100 | 120 | ∙ |
| 압축력 | MPa | GB/T 1041/ISO 604 | 24.6 | 28.8 | 38 | 3.8 |
| 모듈 압축 | MPa | GB/T 1041/ISO 604 | 423 | 828 | 600 | 60 |
| 압축 세트 (24h) | % | GB/T 7759/ISO 815 | 25 | ∙ | ∙ | 13 |
| 최대 부하 용량 (저속 오스실레이션 25% 스트레스로) | MPa | 26 | 25 | 38 | 5 | |
| 최대 부하 용량 (연속 작동 25%의 스트레스로) | MPa | 10 | 10 | 20 | 3 | |
| 최대 작동 온도 (물 속) | °C | 70 | 100 | 70 | 70 | |
| 최대 작동 온도 (干燥) | °C | 110 | 260 | 110 | 110 | |
| 트리볼로지 속성 | ||||||
| 상대 부피 마모 (돌아다니는 실린더 드럼) | mm3 | GB/T 25262/ISO 23794 | 138 | 200 | 136 | 84 |
| PV 제한 (해수 사이클, 선형 속도 5.13m/s) | MPa·m/s | GB 7948-87 | 101.3 | ∙ | ∙ | ∙ |
| PV 제한 (건조 프리션, 선형 속도 5.13m/s) | MPa·m/s | GB 7948-87 | 1.69 | ∙ | 2.3 | 1 |
| 동적 마찰 계수 (물) | GB 7948-87 | 00.08-0.16 | 00.05-0.15 | 00.08-0.16 | 00.08-0.16 |
|
물 펌프 가이드 베어링에 사용되는 재료, 바비트 합금, 고무, 세라믹 또는 새로운 폴리머 재료로 어떤 베어링 소재가 더 적합합니까?윤활 요구 사항을 고려하는 것이 좋습니다., 장비의 사용 환경 및 유지보수 주기로
일반 가이드 베어링 재료
| 류류류 | INDRON 베어링 | AR 베어링 | 세라믹 베어링 | 고무 베어링 | 바비트 합금 베어링 |
| 특징 | 성능은 더 많은 장비 조립 방법을 사용할 수 있습니다. 냉동 및 압력화로 전통적인 설치 외에도.그것은 또한 반응 열 폴리메리제이션 Dx 및 냉 접착 코팅에 의해 설치 될 수 있습니다. | 좋은 마모 저항성 및 충격 저항성. 베어링 경도는 높습니다. 샤프 수갑은 착용하기가 쉽습니다. 온도 차이는 크게 변합니다. 포격 위험이 있습니다.가격이 높습니다.. | 마모 저항성, 열 저항성, 염증 저항성, 펌프 순환 물로 윤활성화, 짧은 시간 동안 건조 깎아질 수 있으며, 가공 및 조립의 정확성에 대한 높은 요구 사항취약하고 가장 비싼. | 오랜 역사와 성숙한 제조 과정이 있습니다.편리한 조립/해체 및 저렴한 가격 (세라믹 베어 가격의 20% 만) | 마모 저항과 충격 저항은 더 복잡한 밀폐 및 윤활 장치 및 메커니즘을 필요로합니다. |
| 윤활기 요구 사항 | 가습기 살림에 깨끗한 물을 사용하거나 재료 등급에 따라 150s 드라이 스타트를 사용할 수 있습니다. | 깨끗한 물로 윤활 없이 180S 이상 드라이 시작. | 그것은 특별한 깨끗한 물 윤활 없이 펌핑 매체에 의해 윤활 수 있습니다. | 깨끗한 산업용 물 | 기름유유는 기름 공급유유 시스템을 필요로 합니다. |
| 작동 온도 | ≤ 70oC | ≥273oC | 베어링 자체는 1400oC의 온도에 견딜 수 있습니다 | ≤50oC | ≤ 65oC 80oC까지 짧은 시간 |
| 신청 사이트 | 깨끗한 물이 부족한 펌프 스테이션 또는 단기적인 건조 마찰이 필요한 펌프 스테이션에서는 hRBR 등급이 중대 퇴적 함량으로 물 품질에 적합합니다. | 깨끗한 물이 없는 펌프 스테이션 또는 180S 이상의 건조 마찰이 필요한 펌프 스테이션 | 깨끗한 물이 없는 펌프 스테이션 또는 단기적인 건조 마찰이 필요한 펌프 스테이션 | 깨끗한 물 공급원이 있는 모든 펌프 스테이션에서 광범위하게 적용됩니다. | 펌프 자체의 액체는 펌프 스테이션의 베어링 윤활용에 사용할 수 없습니다. |
| 류류류 | INDRON 베어링 | AR 베어링 | 세라믹 베어링 | 고무 베어링 | 바비트 합금 베어링 |
